شیر خودکار (یکطرفه) فنری برنجی دنده ای
شیر یکطرفه فنری برنجی یا همان شیر خودکار فنری (به انگلیسی: Spring Check Valve) یکی از پرکاربردترین قطعات در سیستمهای لولهکشی، تأسیسات و پمپها است. این شیر بهصورت اتوماتیک کار میکند و تنها اجازه عبور سیال در یک جهت را میدهد. در نتیجه، از برگشت جریان و ایجاد آسیب به پمپ یا تجهیزات جلوگیری میشود.
💡 چگونه کار میکند؟

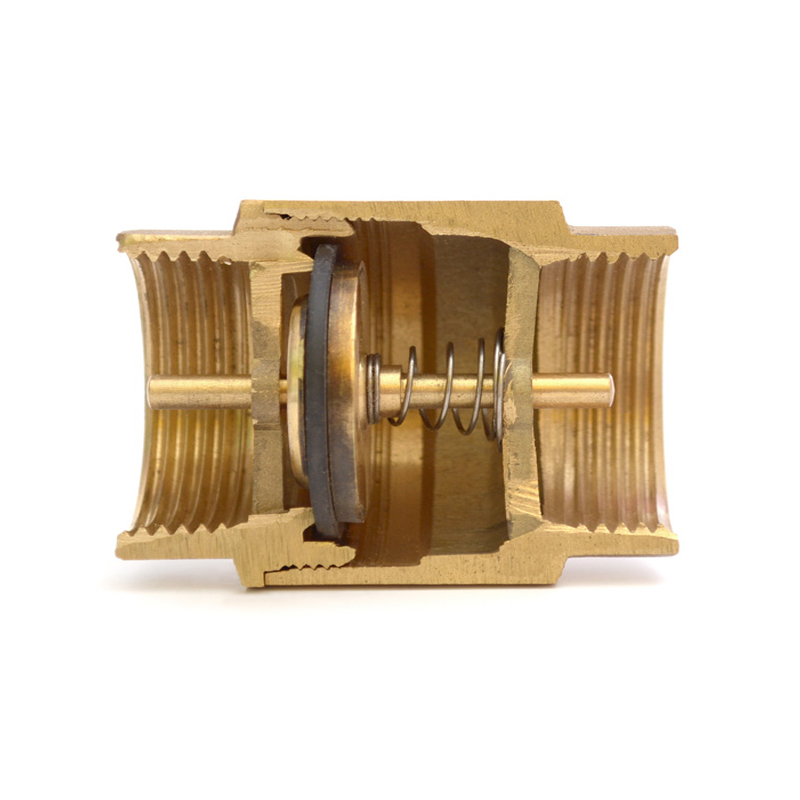

داخل این شیر یک فنر ضدزنگ و یک دیسک (سوپاپ) وجود دارد. وقتی سیال در جهت درست وارد شیر میشود، فشار آن باعث فشرده شدن فنر و باز شدن مسیر میگردد. اما به محض قطع جریان یا برگشت آن، فنر به حالت اول باز میگردد و مسیر را میبندد. این کار بدون نیاز به اپراتور یا کنترل خارجی انجام میشود.
🔧 جنس، کیفیت و طول عمر
بدنه شیر از آلیاژ برنج MS58 ساخته شده که مقاومت بالایی در برابر زنگزدگی و فشار دارد. دیسک داخلی نیز از برنج یا پلاستیکهای صنعتی مقاوم مثل PTFE (تفلون) ساخته میشود که بسته به برند متفاوت است.
✅ قطعات داخلی معمولاً شامل:
-
بدنه اصلی از برنج فورجپذیر
-
فنر از استیل ضدزنگ
-
دیسک (سوپاپ) از برنج یا تفلون (PTFE)
-
درپوش رزوهای با آببندی مناسب
-
واشر و اورینگ از NBR
🧰 موارد مصرف شیر فنری یکطرفه
این شیرها در کاربردهای مختلفی استفاده میشوند، از جمله:
-
دهانه ورودی پمپهای چاهی یا کفکش
-
شبکههای آبرسانی شهری
-
سیستمهای گرمایشی و سرمایشی ساختمان
-
تأسیسات صنعتی و خطوط پنوماتیکی (هوای فشرده)
-
جلوگیری از برگشت آب در بویلرها، منابع و مخازن
⭐ برندهای موجود در فروشگاه عالش صنعت:
ما در فروشگاه عالش صنعت مجموعهای از برندهای معتبر داخلی و وارداتی را ارائه میدهیم:
| برند | دیسک داخلی | سایزهای موجود |
|---|---|---|
| کیزایران | برنجی و PTFE | ½ اینچ تا ۳ اینچ |
| آذر | PTFE تا ۱ اینچ برنجی تا ۲½ اینچ |
½ اینچ تا ۲½ اینچ |
| یورک ایتالیا | برنجی و PTFE | ½ اینچ تا ۴ اینچ |
| جیاس ایتالیا | برنجی | ½ اینچ تا ۴ اینچ |
| سیم ایتالیا | Hostaform
(پلاستیک صنعتی فشرده) |
½ اینچ تا ۴ اینچ |

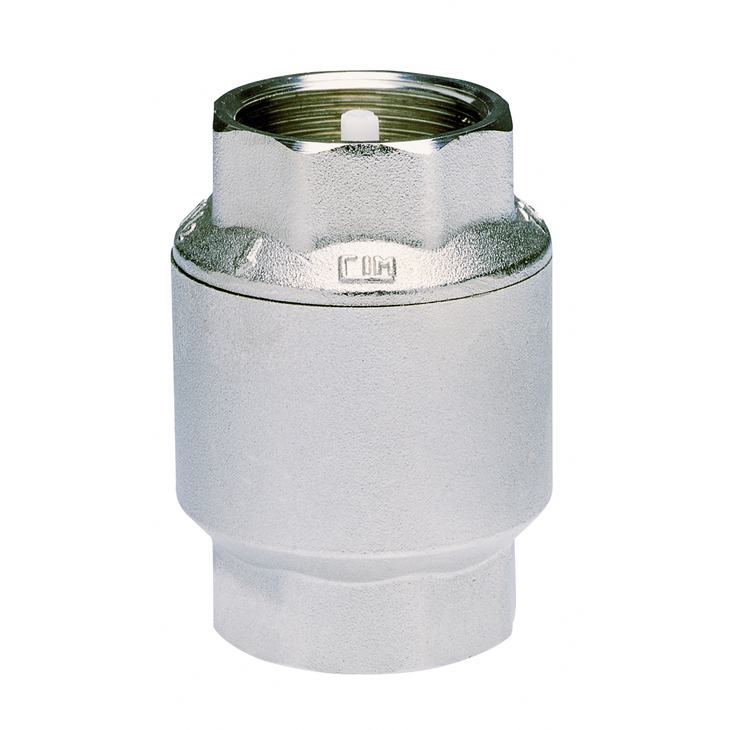

شیر خودکار فنری سیم ایتالیا
شیر خودکار فنری سیم ایتالیا (Spring Check Valve) یک شیر یکطرفه اتوماتیک با بدنهای از برنج پرسی گرم (Hot Forged Brass) و آبکاری نیکل است که با بالاترین کیفیت مطابق با استانداردهای بینالمللی EN ISO 9001 و EN 12266-1 تولید شده است.
این شیر قابلیت نصب در جهتهای افقی، عمودی و مایل را دارد و عملکرد آن بر پایه نیروی جریان سیال و فنر داخلی طراحی شده تا از برگشت جریان جلوگیری کند.
مشخصات فنی:
-
نوع رزوه: رزوه موازی مطابق با استاندارد ISO 228
- فشار اسمی : pn20
-
جنس بدنه و قطعات:
-
بدنه و درپوش: آلیاژ برنج EN 12165-CW617N-DW (Hot Forged, Nickel Plated)
-
فنر: استیل ضد زنگ (Stainless Steel)
-
دیسک داخلی (سوپاپ): Hostaform (پلاستیک صنعتی مقاوم)
-
-
کیفیت ساخت: سنگین، بادوام، با آببندی عالی
-
برند: CIM – ساخت ایتالیا
-
سايزهای موجود: از ½ اینچ تا ۴ اینچ
جدول مشخصات و نقشه فنی شیر خودکار فنری برنجی سیم ایتالیا
نمودار افت فشار
جدول مشخصات و نقشه فنی شیر خودکار فنری برنجی برند کیز ایران
| کد کالا | سایز (اینچ) | قطر ورودی A (اینچ) | طول D (میلیمتر) | ارتفاع H (میلیمتر) | آچارخور SW (میلیمتر) | فشار کاری (Bar) | دمای کاری (°C) |
|---|---|---|---|---|---|---|---|
| 5070 | 1/2″ | 1/2″ | 35 | 47 | 26 | 16 | -20 ~ 100 |
| 5071 | 3/4″ | 3/4″ | 41 | 59 | 32 | 16 | -20 ~ 100 |
| 5072 | 1″ | 1″ | 48 | 62 | 39 | 16 | -20 ~ 100 |
| 5073 | 1 1/4″ | 1 1/4″ | 60 | 64 | 49 | 12 | -20 ~ 100 |
| 5074 | 1 1/2″ | 1 1/2″ | 68 | 73 | 55 | 12 | -20 ~ 100 |
| 5075 | 2″ | 2″ | 84 | 79 | 68 | 12 | -20 ~ 100 |
| 5076 | 2 1/2″ | 2 1/2″ | 103 | 103 | 85 | 8 | -20 ~ 100 |
| 5077 | 3″ | 3″ | 125 | 110 | 98 | 8 | -20 ~ 100 |
| 5380 | 1/2″ | 1/2″ | 35 | 47 | 26 | 25 | -20 ~ 100 |
| 5381 | 3/4″ | 3/4″ | 41 | 59 | 32 | 25 | -20 ~ 100 |
| 5382 | 1″ | 1″ | 48 | 62 | 39 | 25 | -20 ~ 100 |
| 5383 | 1 1/4″ | 1 1/4″ | 60 | 64 | 49 | 18 | -20 ~ 100 |
| 5384 | 1 1/2″ | 1 1/2″ | 68 | 73 | 55 | 18 | -20 ~ 100 |
| 5385 | 2″ | 2″ | 84 | 79 | 68 | 18 | -20 ~ 100 |
| 5386 | 2 1/2″ | 2 1/2″ | 103 | 103 | 85 | 12 | -20 ~ 100 |
| 5387 | 3″ | 3″ | 125 | 110 | 98 | 12 | -20 ~ 10 |
جنس بدنه و سایر اجزاء شیرهای یکطرفه تولید شده توسط شرکت کیز ایران مطابق استاندارد بوده و آنالیز آن مطابق جدول زیر میباشد:
| شماره | نام قطعه | جنس قطعه |
|---|---|---|
| 1 | بدنه اصلی | برنج فورج پذیر MS58 |
| 2 | فنر | استیل ضد زنگ |
| 3 | سوپاپ (پلاستیکی) | پلاستیک هوستافورم (Hostaform) |
| 4 | سوپاپ (برنجی) | برنج MS58 |
| 5 | لاستیک آببندی | لاستیک NBR |
| 6 | واشر نگهدارنده (دکمهای) | پلاستیک هوستافورم (Hostaform) |
| 7 | درپوش | برنج فورج پذیر MS58 |
